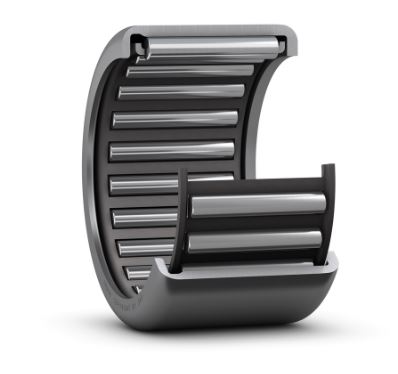

HK 2016 SKF pouzdro

Ihlové ložiská sú valčekové ložiská so štíhlymi a v pomere k ich priemeru dlhými valčekmi. Podľa ISO musí byť dĺžka valčeka najmenej 2,5-násobkom jeho priemeru. Tieto valčeky sa označujú ako ihly. Napriek nízkemu prierezu majú tieto ložiská veľkú únosnosť a sú teda neobyčajne vhodné na uloženie, kde je priestor radiálne obmedzený. Sortiment ihlových ložísk je rozsiahly a okrem zákazkovo vyrábaných prevedení zahŕňa tieto typy:

• Ihlové klietky
• Ihlové ložiská s lisovaným puzdrom otvorené a uzavreté
• Ihlové ložiská s vodiacimi prírubami alebo bez vodiacich prírub, s vnútorným krúžkom alebo bez vnútorného krúžku
• Utesnené ihlové ložiská s vnútorným krúžkom alebo bez vnútorného krúžku
• Ihlové ložiská s okrúhlym vonkajším krúžkom, s vnútorným krúžkom alebo bez vnútorného krúžku < /li>

Kombinované ihlové ložiská

• Ihlové a guličkové ložiská
• Ihlové a axiálne guličkové ložiská
• Ihlové a axiálne valčekové ložiská

Ihlové axiálne ložiská

Axiálne ihlové ložiská majú schopnosť prenášať veľké axiálne zaťaženia a nie sú citlivé na rázové zaťaženia. Umožňujú tuhé uloženie pri minimálnych priestorových nárokoch. Sú jednosmerné a môžu teda prenášať iba axiálne zaťaženie pôsobiace v jednom smere. Tvoria mimoriadne kompaktné uloženia, ktoré nezaujímajú väčší priestor než bežný axiálny ložiskový krúžok, obzvlášť ak je možné využiť súvisiace diely ako obežné dráhy pre axiálnu klietku s ihlami. Pri aplikáciách, kde priľahlé diely nemôžu poslúžiť ako obežné dráhy, je možné klietky s ihlami kombinovať aj s krúžkami rôzneho prevedenia. Vzhľadom na možnosť vytvorenia rôznych kombinácií sa všetky diely objednávajú samostatne.
