Popis produktu
Použitie
Hydraulická sada SKF EasyPull TMMA 100H/SET je určená pre bezpečnú a jednoduchú demontáž
ložísk, ako napr. súdkových ložísk alebo ložísk CARB? či iných dielov vrátane remeníc a zotrvačníkov. Sťahovák TMMA 100H, ktorý je súčasťou sady, umožňuje dosiahnuť sťahovaciu silu 100 kN. Je určený na demontáž mechanických dielov. Čeľuste je potrebné upevniť za obvod demontovaných dielov. Tento spôsob upevnenia sa nazýva vonkajší ťah. Šírka uchopenia je 250 mm (9.8?).
Popis

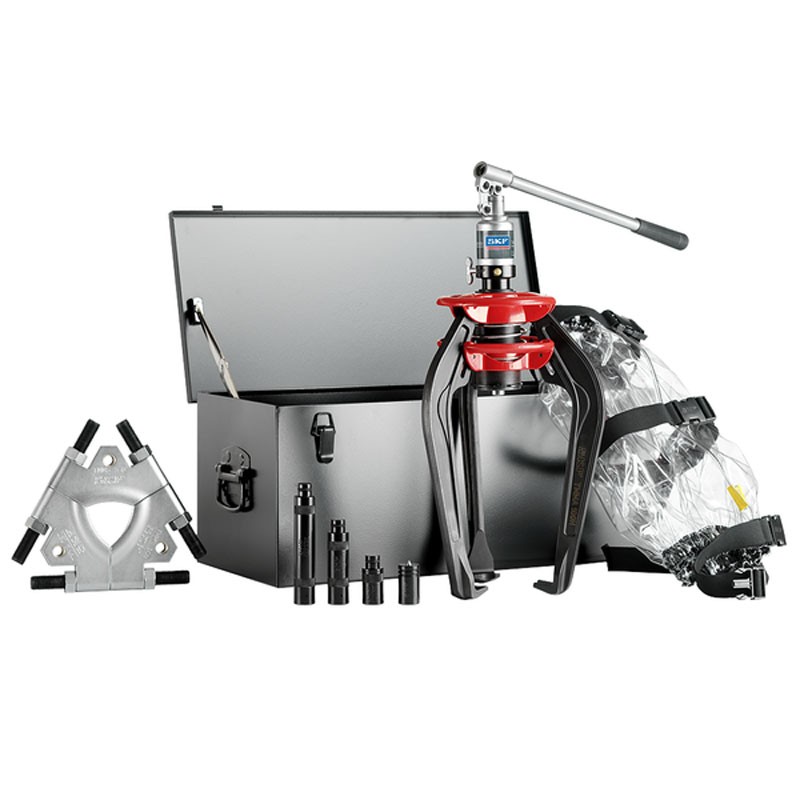

Súprava TMMA 100H/SET bola vyvinutá a je vyrábaná výhradne pre SKF. Sada, ktorá sa skladá z hydraulického sťahováka TMMA 100H, trojdielneho zadného uchytenia TMMS 160 a ochrannej plachty TMMS 350 je uložená v odolnom kovovom kufríku.
TMMA 100H
Sťahovák TMMA 100H sa vyznačuje jedinečným otváracím systémom, patentovaným SKF. Ramená je možné roztvoriť jednoduchým stlačením dvoch ergonomicky tvarovaných červených kotúčov, ktoré sú predpäté pružinami. Upevnite ramená za demontovaný diel. Akonáhle uvoľníte kotúče predpäté pružinami, ramená automaticky zovrú demontovaný diel. Tým je zaistené, že sťahovák sa neuvoľní pri pôsobiacom zaťažení. Sťahováky sú samosvorné, a teda diely sú zovreté tým pevnejšie, čím je väčšia demontážna sila. Ramená a hydraulické vreteno sú vyrobené z vysoko kvalitnej chrómvanádiovej zliatiny s čierneným povrchom.
Sťahovák TMMA 100H je štandardne vybavený hydraulickým vretenom TMHS 100. Vreteno, ktoré sa skladá z valca a čerpadla, umožňuje vyvinúť potrebnú silu. Tento výrobok je určený na ?okamžité použitie?, a teda nie je nutné ho najskôr zostaviť. S vynaložením malej fyzickej námahy je možné dosiahnuť maximálnu silu 100 kN. Spojením sťahováka a hydraulického vretena vzniklo zariadenie, ktoré zaručuje rýchlu a úplnú demontáž.
TMMA 100H má zdvih 80 mm, čo dostačuje na dokončenie demontáže v priebehu jednej operácie. Vstavaný poistný ventil prispieva k dosiahnutiu maximálnej ťažnej sily bez úniku jedinej kvapky oleja.
Sťahovák TMMA 100H je dodávaný s tromi predlžovacími nástavcami, ktoré umožňujú ľahko prispôsobiť
dĺžku vretena hriadeľu. Tento sťahovák je ďalej vybavený výmenným koncovým nástavcom, ktorý je opatrený hrotom s pružinami zabraňujúcim poškodeniu hriadeľa.
Trojdielne zadné uchytenie
Trojdielne zadné uchytenie TMMS 160 sa používa v spojení so sťahovákmi s tromi ramenami.
TMMS 160 sa vyznačuje špeciálne navrhnutým vyčnievajúcim profilom na plochej strane, ktorý sa upevní
za vnútorný krúžok a tým znižuje potrebnú demontážnu dielu. Ďalej zabraňuje poškodeniu ložiska pri demontáži, a teda ložisko je možné použiť znova. Tri časti TMMS 160 rovnomerne rozložia ťahové sily a tým znižujú nebezpečenstvo naklopenia ložiska pri demontáži, predovšetkým v prípade súdkového ložiska alebo ložiska CARB?.
Ochranná plachta
Ochranná plachta TMMX 350 je vyrobená z pevnej priehľadnej plastovej fólie, ktorá umožňuje užívateľovi sledovať priebeh demontáže a navyše zvyšuje bezpečnosť práce. V priebehu demontáže sa sťahovák a ložisko obalí plachtou TMMX 350 a tým sa zníži nebezpečenstvo zranenia v prípade poškodenia dielu.
Kufrík
Sada TMMA 100E/SET je dodávaná v odolnom kovovom kufríku so špeciálnym úložným priestorom
pre všetky diely.
