Ako zmerať ložiská?
Ak potrebujete vymeniť ložisko alebo očakávate výmenu ložiska, tak čítajte ďalej. Existuje niekoľko zásad, ako také ložisko správne zmerať. Ložiská sa vo väčšine prípadov merajú až v prípade ich poruchy, čo znamená, že sa ponáhľa s identifikáciou typu a veľkosti ložiska, aby bolo možné čo najrýchlejšie objednať náhradné ložisko. To však môže viesť k použitiu nesprávneho ložiska, následným problémom a vysokým nákladom za opravu stroja.
Meranie ložiska však nemusí byť nutne veda. Zostavili sme pre Vás podrobný návod na meranie ložísk, aby sme Vám poskytli istotu, že identifikujete a meriate Vaše ložiská tak, ako máte a s ich výberom následne boli spokojní.
Ako sme už spomínali s najväčšou pravdepodobnosťou budete merať ložisko až po jeho zlyhaní. Keď sa tak stane, budete musieť rýchlo určiť veľkosť a typ ložiska, než budete môcť objednať nové.
U väčšiny ložísk sú referenčné čísla vyrazené alebo vyryté laserom. V ideálnom prípade je najjednoduchšie tieto čísla poznať. Bohužiaľ sa však čísla často zotrú a sú nečitateľné. Pokiaľ teda už nie ste schopní prečítať referenčné číslo na boku Vášho ložiska, budete musieť ložisko zmerať, aby ste určili jeho veľkosť.
Aké rozmery potrebujete na výmenu ložiska?
Pokiaľ chcete správne zvoliť nové ložisko, budete musieť vykonať tri rôzne merania. Tieto merania zahŕňajú:
- Meranie vnútorného priemeru ložiska
- Meranie vonkajšieho priemeru ložiska
- Meranie priemeru šírky ložiska
Pokiaľ tiež viete, aký typ ložiska máte, napríklad guličkové ložisko SKF alebo ihlové ložisko, budete si môcť pomocou týchto údajov a rozmerov u nás objednať nové ložisko.
Ako zmerať veľkosť ložiska

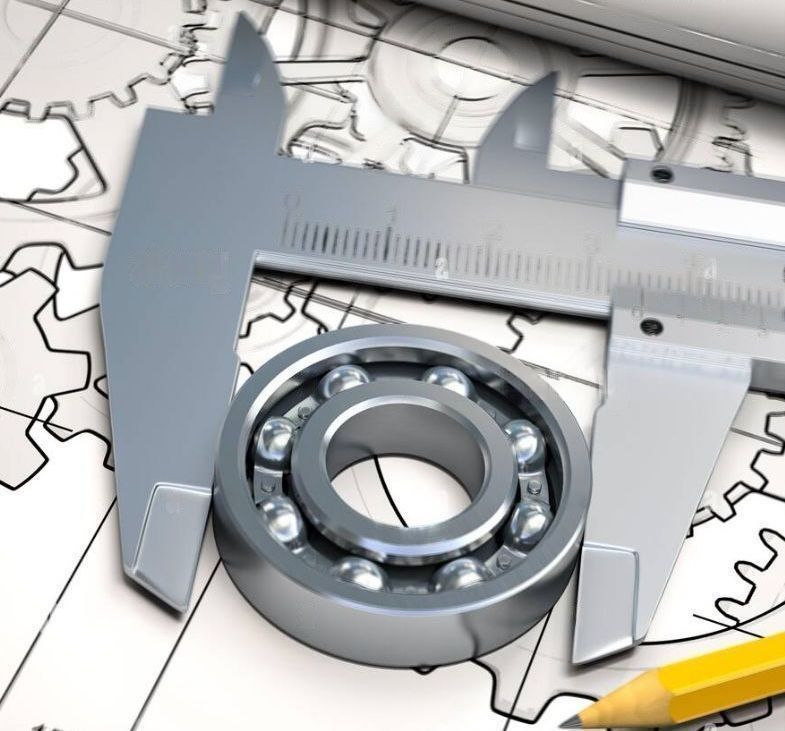

Na meranie veľkosti ložiska budete potrebovať posuvné meradlo alebo ľudovo "šupléru". Ide o najpresnejší a najlepší spôsob merania ložiska. Pokiaľ ho nemáte k dispozícii, je možné zmerať ložisko pomocou kvalitného oceľového pravítka, ale potom je dobré meranie niekoľkokrát zopakovať.
Prečítajte si ďalej, ako zmerať jednotlivé časti ložiska…
Vnútorný priemer ložiska
Vnútorný priemer ložiska alebo priemer otvoru sa uvádza v milimetroch. Ak chcete zistiť vnútorný priemer ložiska, musíte merať od jednej strany vnútorného kruhu k druhej. Ak chcete zmerať vnútorný priemer ložiska, zasuňte vonkajšie nákovky posuvného meradla do otvoru a otvorte mierku, kým sa nestretne s vnútorným otvorom ložiska. Teraz môžete odčítať hodnotu na posuvke a zistiť tak rozmer vnútorného priemeru.
Pokiaľ nemáte posuvné meradlo použite kvalitné oceľové pravítko a starostlivo zmerajte vnútorný priemer ložiska. Tento postup zopakujte trikrát, aby ste sa uistili, že je meranie presné.
Vonkajší priemer ložiska
Vonkajší priemer ložiska je meranie celkového priemeru ložiska v mm. Ak chcete zistiť vonkajší priemer ložiska, musíte merať od jednej strany vonkajšieho kruhu k druhej. Priložte čeľuste posuvného meradla k vonkajšej strane ložiska a zatvorte ich, kým sa nestretnú s vonkajšou hranou ložiska, avšak nie príliš tesne. Teraz môžete odčítať hodnotu. Rovnako ako pri meraní vnútorného priemeru keď nemáte posuvné meradlo, môžete na starostlivé zmeranie vonkajšieho priemeru ložiska použiť kvalitné oceľové pravítko. Tento postup by ste mali tiež trikrát zopakovať, aby ste sa uistili, že je meranie presné.
Ako zmerať šírku ložiska
Šírkou ložiska sa rozumie šírka vonkajšieho kruhu v mm. Tú je možné merať rovnakým spôsobom ako vonkajší priemer. Jednoducho umiestnite čeľuste posuvného meradla okolo šírky vonkajšieho krúžku ložiska. Tak ako je uvedené vyššie.
Výber správneho ložiska pre Váš stroj
Akonáhle ste si istí, že viete, akú veľkosť ložiska potrebujete, musíte zistiť, ktorý typ a značka ložiska je Vás najvhodnejšia. S týmto krokom Vám radi pomôžeme. Môžete sa rozhodnúť pre výmenu typu kus za kus, teda vymeniť ložisko za presnú náhradu existujúceho ložiska, pokiaľ sa však ešte vyrába. Výmenu ložiska však vždy odporúčame využiť ako príležitosť na zistenie, či neexistuje ložisko, ktoré je pre Váš stroj vhodnejšie a zaistí Vám efektívnejšiu prácu stroja a následné vyššie zisky.
Použitie optimálnych ložísk nielenže zlepší prevádzkové vlastnosti Vašich strojov, ale môže tiež zlepšiť Vašu energetickú účinnosť a pomôcť zabrániť predčasnej výmene ložísk, ktorá takmer vždy znamená prerušenie alebo zastavenie výroby. To všetko povedie vo výsledku k vyššej efektívnosti a finančnej úspore.
