Všetko, čo potrebujem vedieť o ložiskách - časť prvá (Úvod)

Naši špecialisti na ložiská dostávajúohšadom ložísk mnoho otázok. V sérii týchto článkov Vám na ne odpovieme a pomôžeme Vám vybrať správne ložisko pre Vašu aplikáciu.

Čo musím zvážiť, keď vyberám ložisko?
Ložiská sú jedny z najdôležitejších komponentov každého stroja. Sú nevyhnutné pre zníženie trenia a prenášanie zaťaženia počas rotačného pohybu. V praxi nenájdeme mnoho priemyselných aplikácií, ktoré by nemali aspoň jedno ložisko.

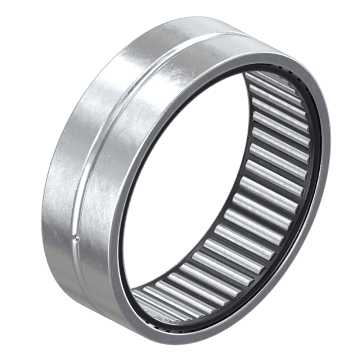

Na trhu nájdete stovky druhov ložísk vrátane guličkových ložísk, valčekových ložísk, kuželíkových ložísk, ihlových ložísk a ložiskových jednotiek. Každý typ má však svoje vlastnosti a výhody, takže je vhodný iba pre niektoré aplikácie a nevhodný pre iné. Najbežnejším typom ložísk sú ložiská guličkové.

Voľba a inštalácia správneho ložiska je zásadná pre zaistenie optimálneho výkonu stroja. Správne ložisko nielen zvýši výkon Vášho strojného zariadenia, ale taktiež predĺži jeho životnosť a zároveň zníži Vaše prestoje a náklady na údržbu.

Voľbou zlého ložiska riskujete zníženie účinnosti, zvýšite požiadavky na údržbu a potenciálne si môžete spôsobiť drahé prestoje.

Nie je vždy ľahké vybrať správne ložisko pre Vašu aplikáciu. Pri výbere ložiska je potrebné brať do úvahy mnoho rôznych faktorov, napríklad otáčky, zaťaženie a prevádzkové podmienky.

Pokiaľ si nie ste istí výberom, je vždy vhodné kontaktovať pre radu špecialistu na ložiská Stanislava Kysilku. Na čísle +420 469 364 111 alebo emailu arkov@arkov.cz Vám vždy odborne poradíme a vyberieme to najlepšie riešenie pre Vašu aplikáciu.

Nižšie sme vypísali faktory, ktoré by ste mali vziať do úvahy pri výbere ložiska.

Dostupný priestor
Prvá vec, ktorú musíte zvážiť pri výbere ložiska je dostupný priestor. Bez ohľadu na to, ako je ložisko vhodné pre Vašu aplikáciu, nie je možné ho namontovať, keď nie je dostupný priestor.

Niektoré typy ložísk zaberajú viac axiálneho priestoru, než iné, takže pokiaľ je ložisko pre Vašu aplikáciu príliš veľké, vždy existujú alternatívne možnosti.

Dostupné miesto určí veľkosť otvoru a vonkajší priemer ložiska. Takže je dôležité, aby ste pred výberom ložiska zistili tieto informácie.

Zaťaženie
Na ložiská pôsobia dva typy zaťaženia: radiálne zaťaženie a axiálne zaťaženie. Radiálne zaťaženie je kolmé na hriadeľ, zatiaľ čo axiálne zaťaženie je rovnobežné s hriadeľom.

Rôzne ložiská sú schopné odolávať rôznym typom, smerom a veľkostiam zaťaženia. Napríklad valčekové ložisko vydrží vysoké radiálne zaťaženie, zatiaľ čo axiálne ložisko je navrhnuté tak, aby prenieslo maximálne axiálne zaťaženie.

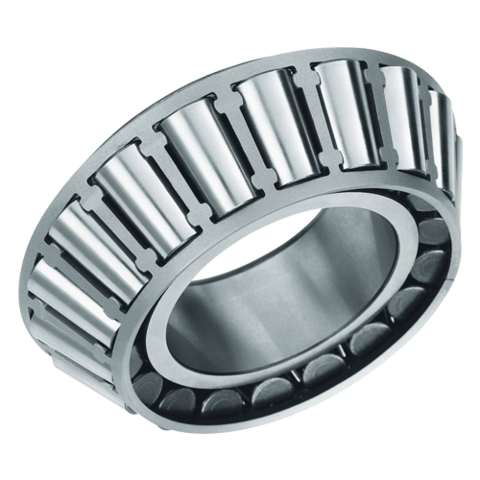

Pokiaľ je ložisko vystavené radiálnemu aj axiálnemu zaťaženiu súčasne, tak túto situáciu nazývame ako kombinované zaťaženie. Pre tento typ situácie sú špeciálne navrhnuté kuželíkové ložiská.

V niektorých situáciách môže byť nutné spárovať ložiská, na vyriešenie zložitého a premenného zaťaženia. V tejto situácii je najlepšie sa poradiť s odborníkom cez ložiská a získať tak kvalifikované rady ohľadom najlepšieho usporiadania ložísk pre Vašu aplikáciu.

Rýchlosť otáčania
Každé ložisko má optimálnu a maximálnu prevádzkovú rýchlosť. Aplikácia, ktorá funguje pri vysokých pracovných rýchlostiach, bude potrebovať iný typ ložísk ako aplikácia, ktorá funguje pri nízkych pracovných rýchlostiach.

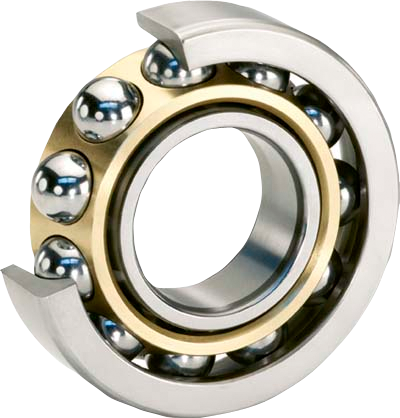

Niektoré typy ložísk, ako guličkové ložiská a ložiská s kosouhlým stykom, sú navrhnuté tak, aby odolali vysokým rýchlostiam. Často je to však na úkor únosnosti ložísk. Valčekové ložiská a ihlové ložiská sú často k dispozícii s klietkou, ktorá umožňuje vyššie prevádzkové rýchlosti. Je to však znova na úkor únosnosti ložiska.

Pokiaľ zvolíte ložisko, ktoré neponúka dostatočne vysokú rýchlosť pre Vašu aplikáciu, je pravdepodobné, že Vaše ložisko rýchlo zlyhá kvôli únave. To spôsobí nákladné prestoje.

Tuhosť
Pôsobením zaťaženia na ložisko spôsobíme pružnú deformáciu. Začína to oblasťami kontaktu medzi valivými prvkami a obežnou dráhou. Tuhosť ložiska popisuje vzťah medzi zaťažením ložiska a výslednou pružnou deformáciou. Čím vyššia je tuhosť, tým nižšia je deformácia.

V mnohých prípadoch je elastická deformácia ložísk minimálna a možno ju ignorovať. Napríklad pri obrábacích strojoch je však tuhosť ložiská zásadná.

V aplikáciách, kde je vyžadovaná vysoká úroveň tuhosti ložiska, volíme často valčekové ložiská. Tuhosť iných ložísk, ako sú ložiská s kosouhlým stykom a kuželíkové ložiská je možné často zvýšiť predpätím.

Vychýlenie
Vychýlenie môže byť spôsobené množstvom vecí, vrátane zaťaženia, nepresnosti hriadeľa a puzdra alebo chybou pri montáži. Zatiaľ čo niektoré ložiská sú schopné tolerovať vychýlenie, niektoré sa v dôsledku toho môžu poškodiť, čo vedie k predčasnému zlyhaniu. Z toho dôvodu je pred výberom ložiska dôležité zvážiť úroveň vychýlenia.

Pre aplikáciu, kde je prítomné vychýlenie, sa obvykle volia ložiská, ktoré majú schopnosť samočinného vyrovnania. Túto schopnosť majú súdkové ložiská a naklápacie ložiská. Vďaka tomu sú schopné absorbovať vychýlenie a pomáhajú predchádzať poškodeniu okolitého strojného zariadenia.

Prevádzkový hluk
V niektorých prevádzkach môže byť dôležitá nízka úroveň prevádzkového hluku. Väčšina valivých ložísk generuje minimálnu hladinu hluku. Niektoré elektrické motory a meracie prístroje však môžu počas prevádzky vyžadovať výraznejšie zníženie hladiny hluku.

Guličkové ložiská sú obvykle správnou voľbou v aplikácii, kde je extrémne dôležitá nízka hladina hluku.

Prevádzkové prostredie
Každá aplikácia má rozdielne prevádzkové prostredie. Je nevyhnutné porozumieť podmienkam, v ktorých bude ložisko pracovať. Pri výbere sa musí zvážiť znečistenie, teplota, nárazy a vibrácie.

Niektoré ložiská sú dostupné v materiáloch, ktoré sú odolné voči korózii alebo sú certifikované ako bezpečné pre potraviny. V tom prípade sú ideálne pre odvetvie chemické, potravinárske a farmaceutické. Iné sú zase navrhnuté špeciálne na prevádzku pri vysokých teplotách, na to aby odolali silným rázovým zaťaženiam alebo vysokým úrovniam vibrácií.

Porozumenie prevádzkovému prostrediu pomôže zvoliť správne ložisko pre Vašu aplikáciu, spolu s najvhodnejším tesnením a mazivom na jeho podporu. To všetko dá Vášmu ložisku najlepšiu šancu na dosiahnutie dlhej životnosti, minimalizácie prestojov a optimalizácie produktivity.

Montáž ložiska
Montáž a demontáž ložiska sa odvíja od typu ložiska, prevádzkového prostredia, dostupného priestoru a Vašich individuálnych preferencií.

Ložiská, ktoré je možné rozobrať, sa všeobecne ľahšie inštalujú a demontujú. Túto schopnosť majú obvykle valčekové ložiská, kuželíkové ložiská a ihlové ložiská. Tieto ložiská sú ideálne pre aplikácie, kde sú vyžadované pravidelné kontroly.

Ložiská so zúženými otvormi sa montujú ťažšie, pretože je nutné počas inštalácie upraviť vnútornú vôľu.

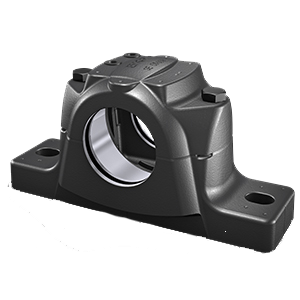

Pre aplikácie, kde je nutná pravidelná inšpekcia a údržba, alebo kde je ložisko obklopené ťažkými strojmi, môže byť delené ložisko dobrou voľbou. Toto ložisko sa ľahko inštaluje bez nutnosti demontáže okolitého zariadenia.

Mazivá
Pokiaľ ide o spoľahlivý a efektívny výkon, voľba správneho maziva je veľmi dôležitá. Mazivá pomáhajú znižovať trenie, čo vedie k zníženiu opotrebovania a predĺženiu životnosti Vašich ložísk. Z toho dôvodu je nevyhnutné pri výbere ložiska vziať do úvahy výber maziva.

Voľba správneho maziva je taká dôležitá, ako voľba správneho ložiska. Mazivo, ktoré zvolíte, by sa malo odvíjať od prevádzkových podmienok, vrátane zaťaženia, rýchlosti, teploty a znečistenia.

Tesnenie
Vždy voľte kvalitné tesnenie, ktoré udrží kontamináciu mimo ložiska a udržuje ložisko aj jeho mazivo čisté. To dá Vášmu ložisku najlepšiu možnú šancu, dosiahnuť najlepšiu možnú životnosť.

Keď vyberáte ideálne tesnenie pre ložisko, budete musieť brať do úvahy typ ložiska, prevádzkové prostredie, prevádzkové teploty, druh maziva a sily ktoré budú na tesnenie pôsobiť.

Pomoc s výberom správneho ložiska
Výber správneho ložiska je dôležitou súčasťou pri návrhu aplikácie. Výberom zlého ložiska bude mať Vaša aplikácia zlý výkon a môže to viesť až k predčasnému zlyhaniu ložiska a poruche stroja.

Pokiaľ si nie ste istí s výberom ložiska, je vždy dobré osloviť o radu špecialistu. V ARKOVe máme produktových špecialistov priamo pre ložiská. Naši kolegovia pomôžu s výberom a vyriešia Váš problém. V prípade záujmu volajte na telefónne číslo +420 469 364 111 alebo napíšte na email arkov@arkov.cz.
